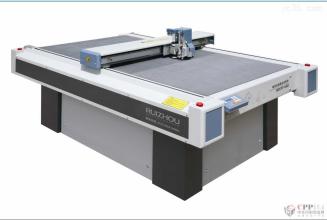

電腦介樣機的工作原理

經過專業包裝結構軟件處理過的文件圖形包含有實際盒型所需的壓痕線型，切割線型(瓦楞紙/卡紙/菲林紙)，以及可能還包括尺寸標注，文件注解等(卡紙/菲林紙等)，根據實際的需要安裝好不同的切割刀具/壓線輪/繪圖工具，經過網絡或數據線以一定的格式傳送到機器上，機器就會自動識別圖形中的各種線型而選用相應的工具(刀/壓輪/筆)，同時根據對應的參數設置，如工作速度、工具類型、刀片切割的深度、壓痕的深淺等進行工作，完成箱樣或繪圖。奇形怪狀的卡通、拼圖等過去一般只能用模切板來做，而一些三維立體的箱樣、物品不可能一下子就設計出來，必須要經過反反復復的修改、組裝，才能達到真實的效果

電腦介樣機的工具頭編輯

振動刀頭：切割瓦楞紙板、EVA、珍珠棉、泡沫板、KT板等。

半穿刀頭：切割E坑、F坑瓦楞紙板和灰板紙、以及0.8MM以上厚度的卡紙膠片。

壓線輪：瓦楞紙板壓折痕線。

卡紙刀頭：切割卡紙、膠片。

筆頭：繪制刀模圖。

有的紙箱打樣機還配備：刀模板切割頭，底模切割頭，V型槽切割頭。

電腦介樣機的參數

傳動方式 進口伺服電機傳動

切割精度 ≤0.1mm

重復精度 ≤0.1mm

間隔精度 移動間隔±0.1mm

切割速度 1000mm/s

最小切割圓直徑 Φ 6mm（根據所選的介質而定）

介質固定方式 真空吸附

介質切割厚度 15mm(根據所選的介質而定)

可切割介質 灰板紙、卡紙、瓦楞紙等

切割方式 半穿刀、全穿刀、壓痕、繪圖。

刀筆種類 刀：特種鎢鋼刀 / 筆：水性圓珠筆、油性圓珠筆/壓輪

工作時間及特性 連續工作，電腦操作與切割同時進行，一次性快速傳輸數據

傳輸端口 國際標準傳輸口：并口/RSC232串口

指令系統 國際標準指令系統：HP-GL/DM-PL格式任選，全兼容各類CAD軟件

機器操作語言 可根據使用地區選用：中文、英文、日文、韓文等四種語言

工作電壓 220V±10% 50Hz，可根據使用地區選用當?shù)仉妷弘娏?/p>
